Дипломна робота. Бакалавр.

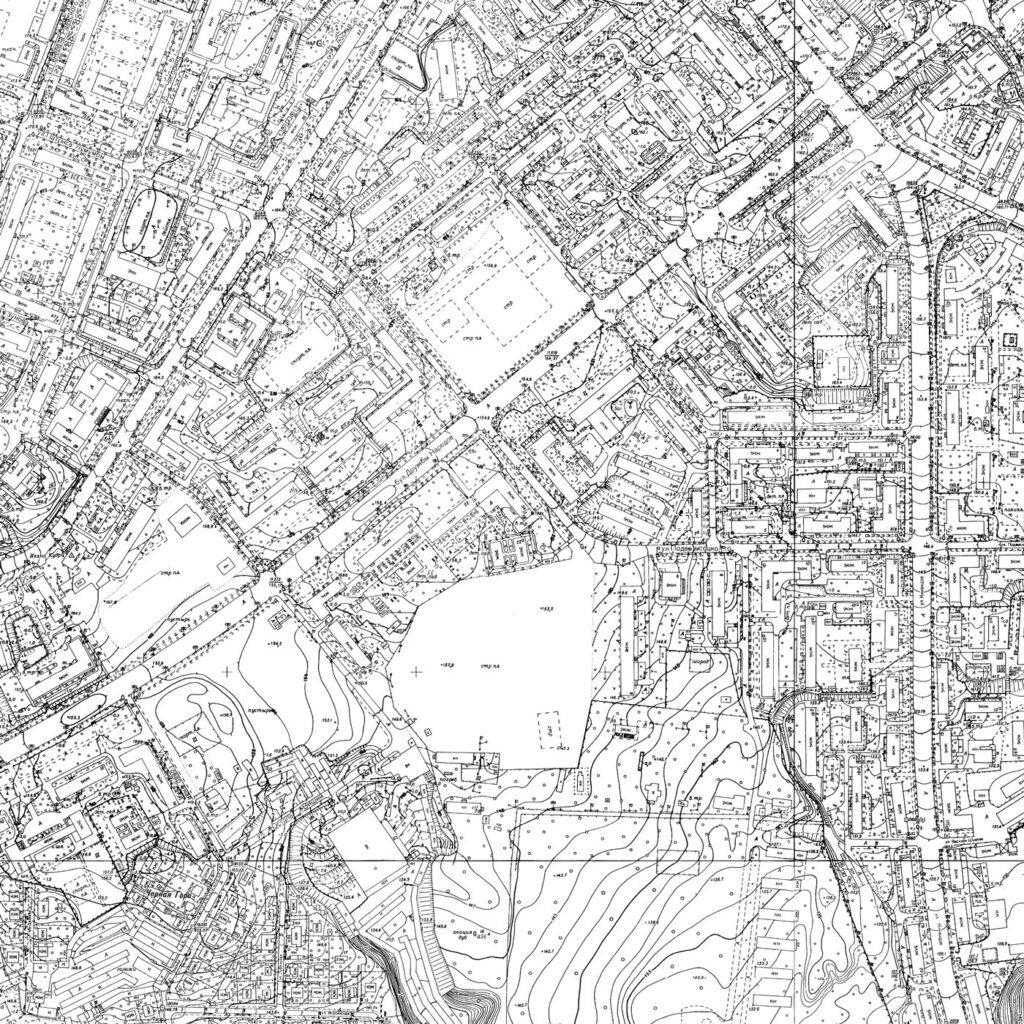

Проект багатоповерхового житлового будинку розміщується в Печерському районі м.Києва, виконаний на підставі завдання до кваліфікаційної роботи освітньо-кваліфікаційного рівня «бакалавр» виданого 03.03.2015.
Інструменти: ArchiCAD, Artlantis, Adobe Illustrator, Adobe Photoshop, Adobe InDesign.
Планувальне рішення передбачає влаштування відповідних умов для комфортного користування приміщеннями паркінгу та спортзалу мешканцями будинку.
При розробці архітектурно – планувального рішення враховані вимоги:
ДБН В.2.2-15-2005 Будинки і споруди. Житлові будинки. Основні положення.
ДБН В.1.1-7-2002 Пожежна безпека об’єктів будівництва
ДБН В.2.2-00032106-1-95 Банкові споруди
ДБН В.2.2-10-2001. Будинки і споруди. Заклади охорони здоровʼя
ДБН В.2.2-13-2003 Спортивні та фізкультурно-оздоровчі споруди
ДБН В.2.2-25:2009 Підприємства харчування
ДБН В.2.2-28:2010. Будинки і споруди. Будинки адміністративного та побутового призначення.
- Спортзал. Вхід передбачений з двох сторін, що дає змогу потрапити до нього як гостям, так і мешканцям будинку не покидаючи його меж, а також відповідає нормам пожежної безпеки.
- Кафе має 3 входи, два з яких для відвідувачів, один для персоналу (з дворової частини будинку). Через нього, також здійснюється розвантаження продуктів. Поряд із розвантажувальною розташовано 4 склад. прим. і холодильні камери. В залі розміщується 150 посадкових місць (6 з яких на барі). Бармен має доступ до сервіровачної та мийки. Обслуговування в кафе здійснюється за допомогою офіціантів. Поряд із головним входом до залу розташовані сходи на терасу (2 поверх будівлі).
- Банк оснащений системою охорони та сигналізацією. Має Окремий вхід до сховища банку, зі спеціальним тамбуром для заїзду інкасаторської машини. Банк має головний вхід із банкоматом та цілодобовим обслуговуванням, залу для відвідувачів, касу, та підсобні приміщення (операторську, бек офіс, та окремий вхід для персоналу банку)
- Аптека має 2 входи. Один головний, що веде до торгової зали аптеки, інший – для робітників та завантаження товару. Поряд із розвантажувальною розташовані складські приміщення.
- Офіси. В кожному офісі є приміщення для персоналу, два чи три офісних приміщення, с.в. (для персоналу і відвідувачів).
У зв’язку із відсутністю поблизу банків та ресторанів – кафе, було прийнято рішення запроєктувати їх у так званій пристойці до житлового будинку. Аби не втрачати даремно площу на дахах цих приміщень розміщено газони із доріжками для прогулянок.

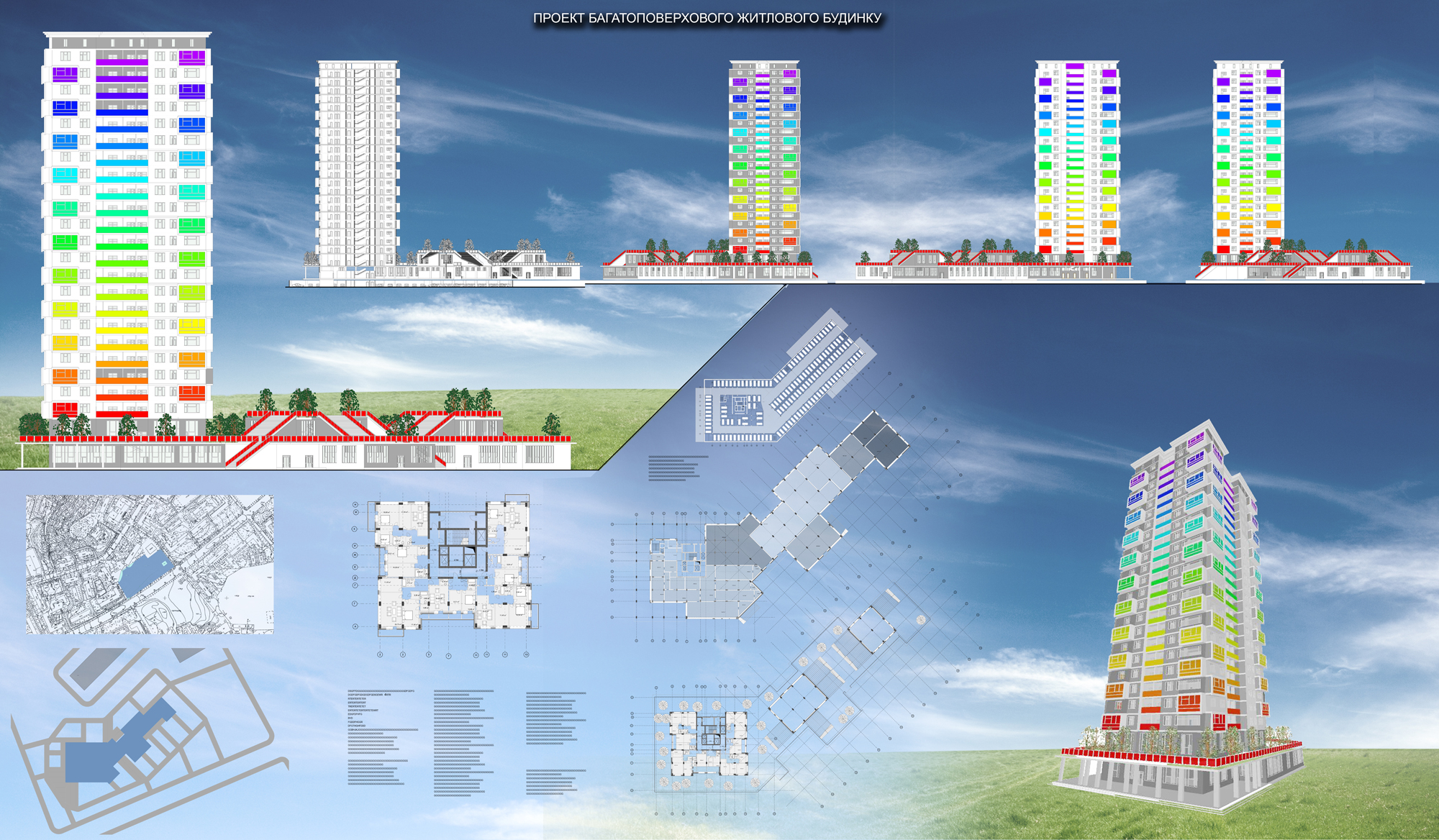

Перший ескіз проєкту
Квартири (22 поверхи)
Загальна площа квартир на типовому поверсі: 495 м2 (із них 63.5 м2 – літні приміщення). Загальна площа квартир: 10890 м2
-1 Поверх.
- Гараж на 148 машиномісць загальною площею 5490 м2. У гаражі передбачено 3 сходових клітки та 3 двосторонніх виїздів. Для більш зручного використання гаража мешканцями будинку одна сходова клітина з ліфтом розташована з виходом у вестибюль будинку, і проходить через приміщення з консьєржа.
1 поверх.(0.000)
- Спортзал загальною площею 390 м2. У залі запроєктовано 4 спортивні зали, 2 роздягальні з с.в. і душовими. 2 зали передбачено для розміщення силових тренажерів і кардіо тренажерів, 2 зали для групових занять. Для більш комфортного використання передбачено 2 входи. Один з вулиці, інший з вестибюлю будинку, який проходить через кімнату консьєржа.
- Кафе на 150 місць загальною площею 889 м2. В кафе передбачено 2 входи. Для більш комфортного переміщення людей на терасу 2 поверху головний вхід розташований біля сходів.
- Банк загальною площею 718 м2. В приміщенні банку розташована кімната цілодобового обслуговування із банкоматом, приміщення для заїзду інкасаторської служби з урахування вимог безпеки згідно ДБН В.2.2-00032106-1-95 Банкові споруди.
- Аптека загальною площею 379 м2. В аптеці передбачено 2 входи (для відвідувачів та персоналу із завантажувальною). Також запроєктовано 3 складських приміщення, кімната персоналу та торговий зал із прилавком.
2 поверх. (+4950)
- Офісні приміщення (6 шт) загальною площею 1050 м2. Вхід до офісів запроєктовано через терасу 2 поверху . Офіси мають кімнату для персоналу з кухнею, санвузол та кілька офісних приміщень. Тераса оформлена з урахування потреб офісних працівників та відвідувачів.
- Тераса загальною площею 2218 м2. На другий поверх (терасу) ведуть 4 сходів, дві з яких ідуть із двору, дві з боку головної вулиці. На терасі передбачено зони відпочинку для працівників офісу та жителів будинку із лавками та озелененням.
3 поверх. (+9900)
- 2 тераси загальною площею 398 м2, на які ведуть по 2 драбини з другого поверху.

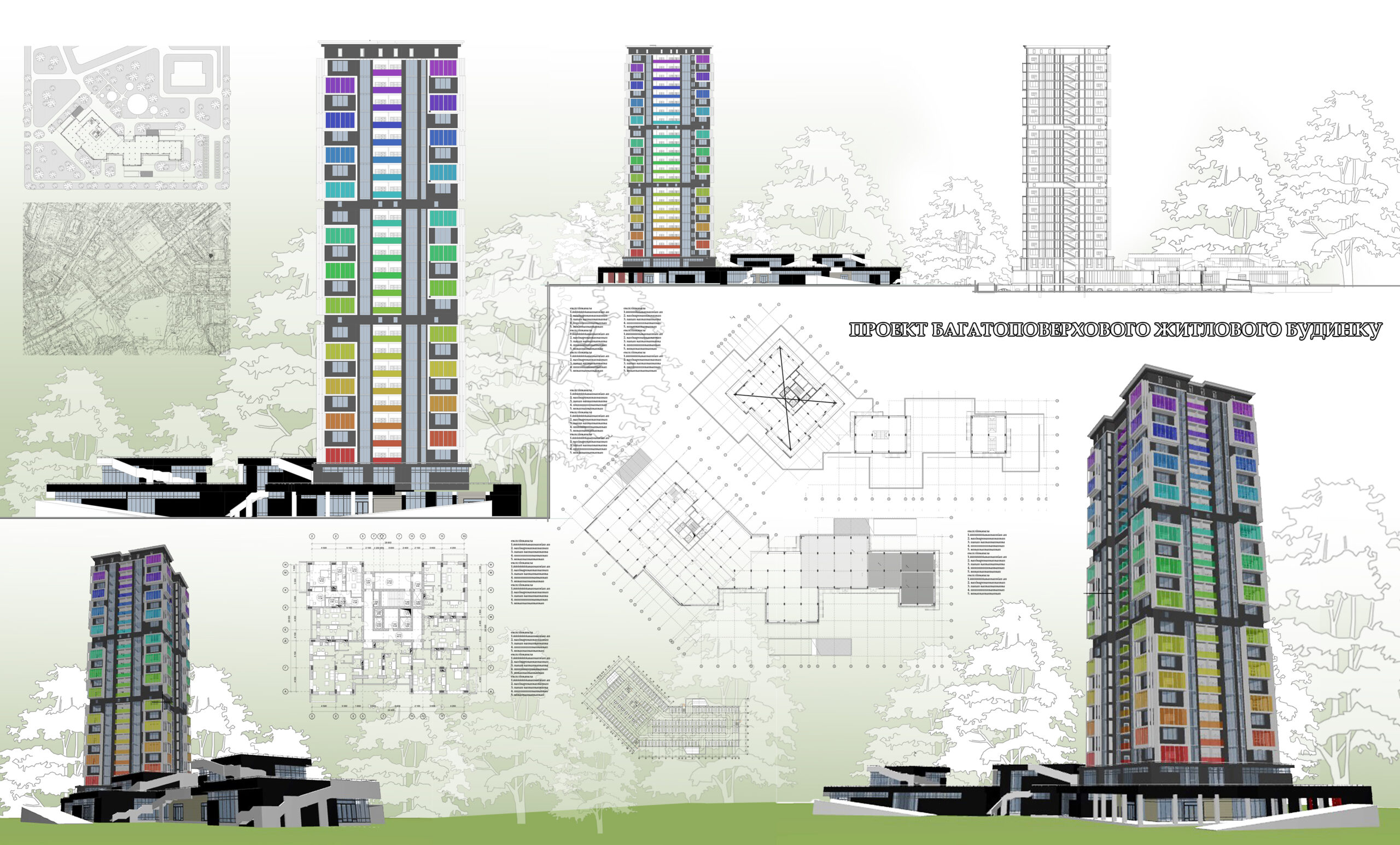

Проміжний показ проєкту

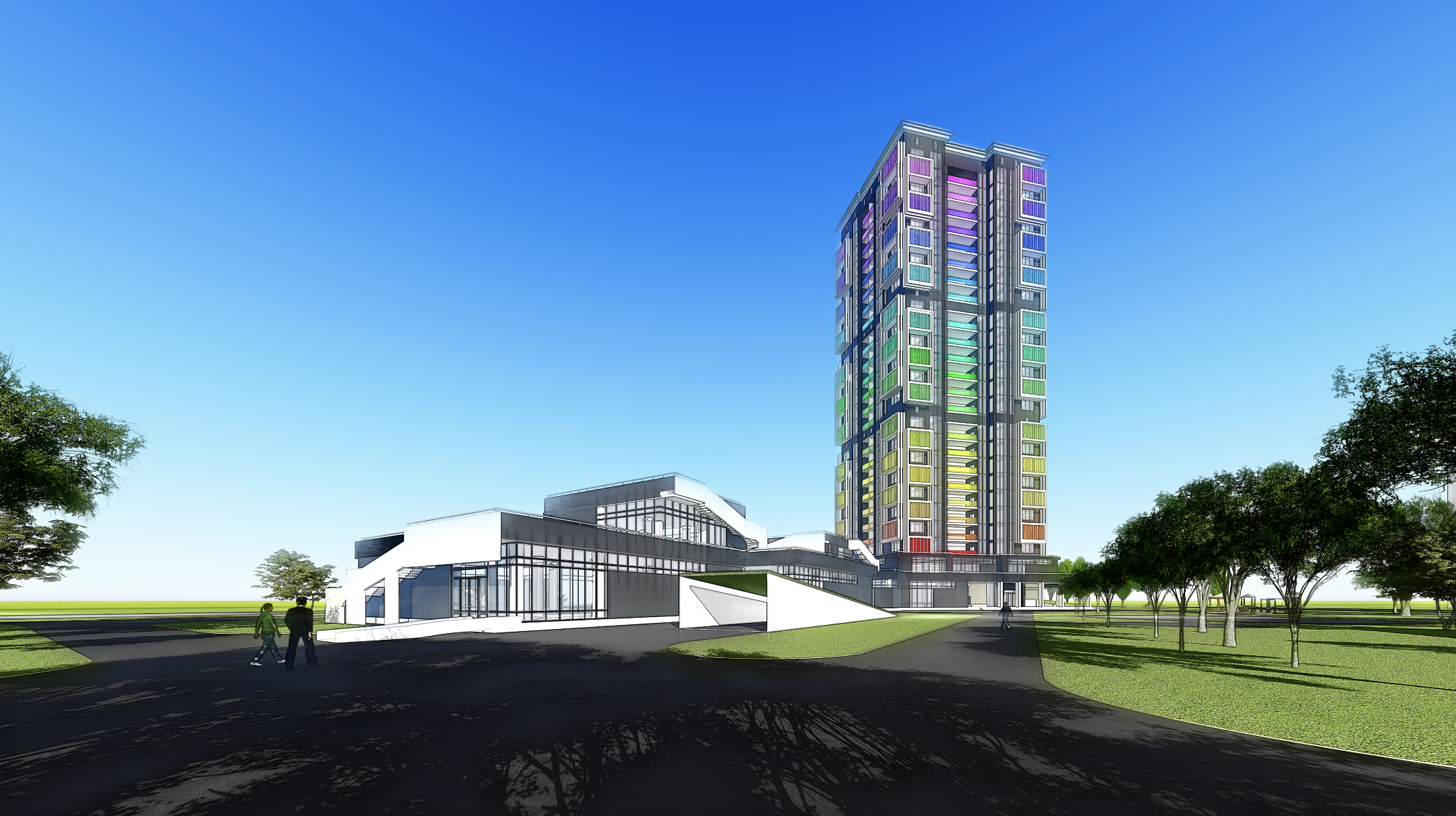

В об’ємно-просторовому рішенні будівля орієнтована на перехрестя бульвару Дружби Народів та вул. Чешської. Тут передбачене розташування головного входу до спротивного залу, кафе, аптеки, банку та офісів. Вхід до житлової частини будинку знаходиться зі сторони двору. В об’ємі місце входу означене масивним навісом, що за формою підкреслює житлову частину будинку, а за матеріалом контрастний до люкобондової поверхні основного об’єму споруди. Крім того, варто зазначити, що ці об’єми композиційно визначають не лише місце входу, але й доступ до громадських та житлових частин будівлі.
Інші скляні об’єми визначають знаходження евакуаційних сходів та громадських приміщень, крім того, контрастом форми та матеріалу утворюють розбивку будівлі на громадську та житлову частину.

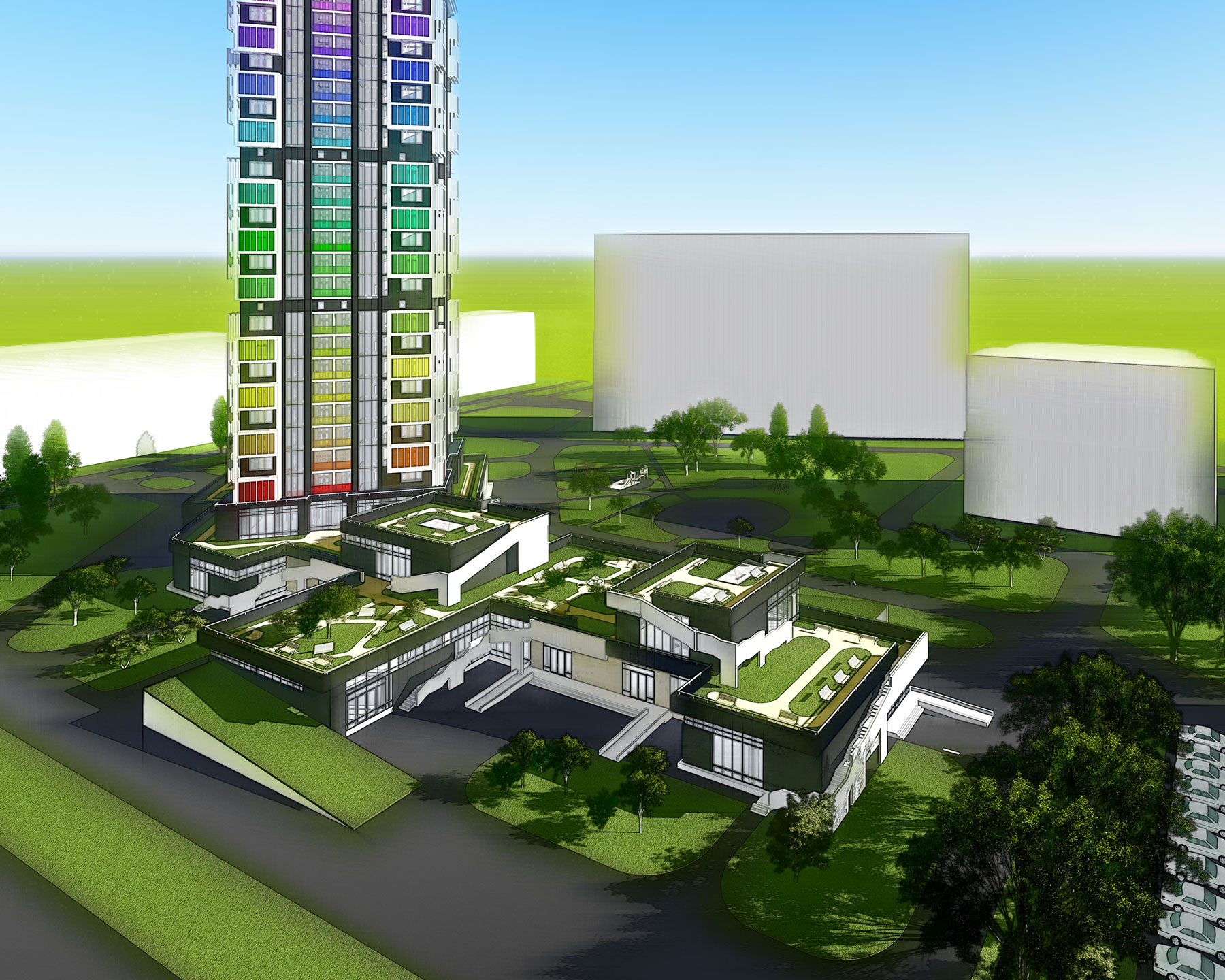

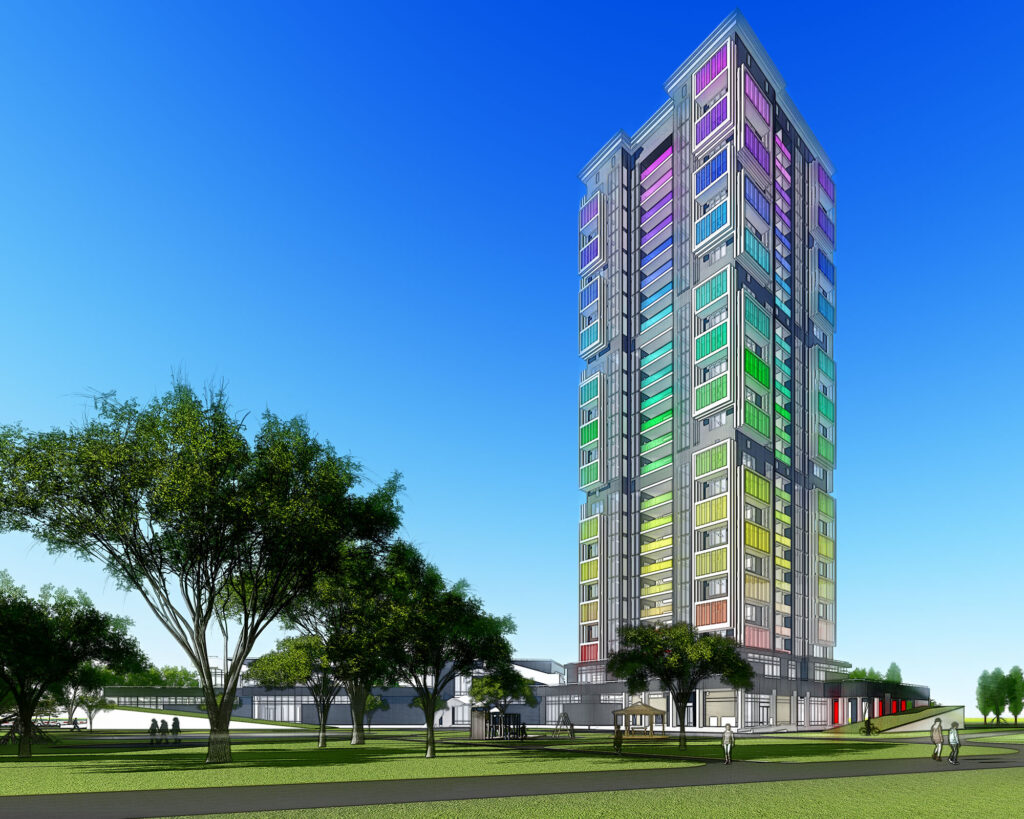

Підсилює цей контраст стрічкове скління житлової частини будинку із різнокольоровим склінням балконів, обладнане сонце захистом. У зв’язку із нестачею поряд із місцем забудови парку або скверу, було прийнято рішення використати дахи 1 та 2 поверхів прибудови як зону для відпочинку і прогулянок із відповідним благоустроєм території. Домінантою є так звана «свічка» на основі двох перших поверхів що розділена тех.поверхами за висотою на три умовні частини.

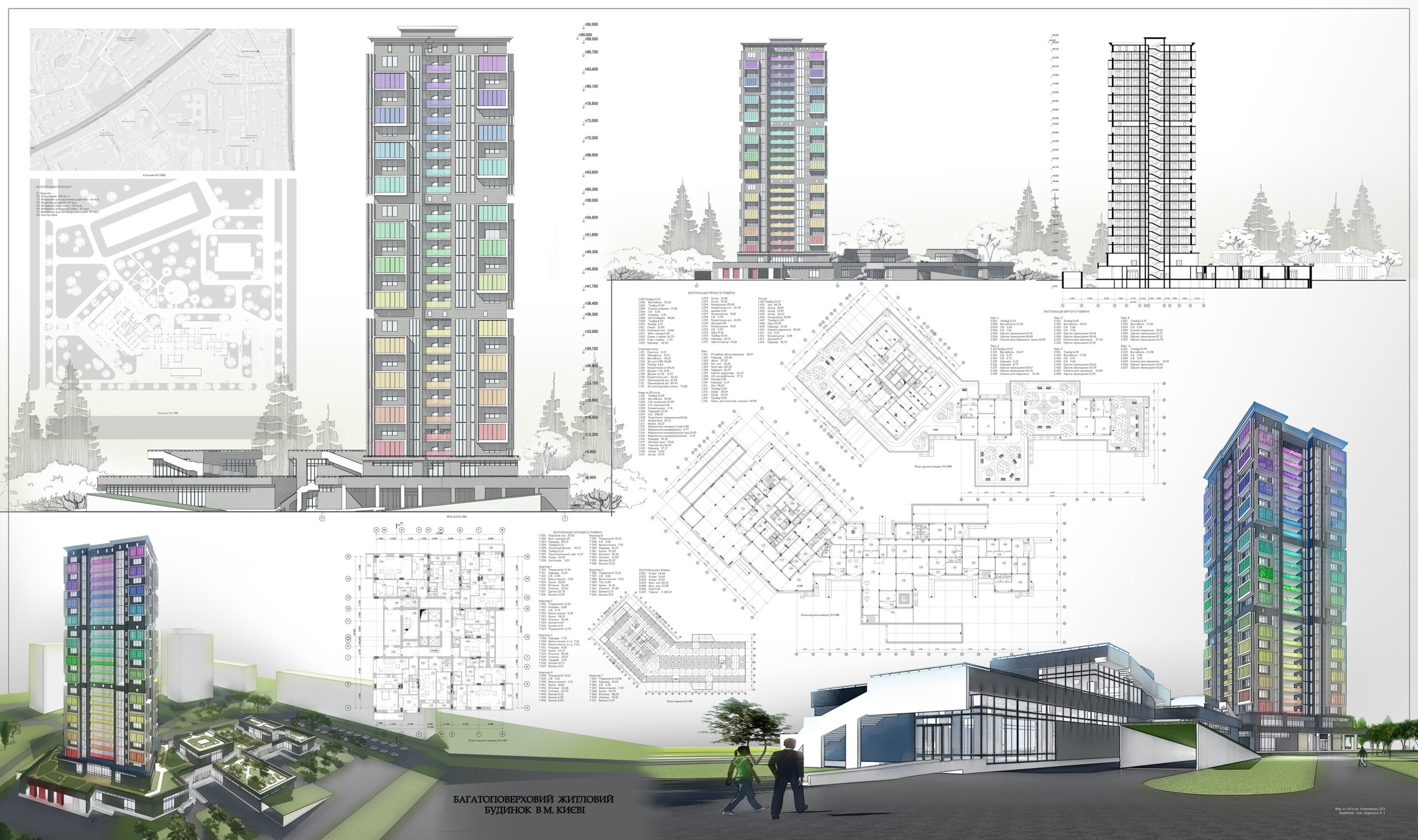

Фінальна дипломна робота
